轻质高铝砖的研制

1、原料要求

   a 熟料：经轮机辗碎、振动球磨机粉碎，分别过 4 目筛(粗颗粒)2、0 目筛(中颗粒)、80  目筛(细颗粒)后贮入仓库备用，使用时按粗颗粒：中颗粒：细颗粒=5:2:3 配。

  b 高岭土：手选三级苏州土， 其化学成份为Al₂O₃>34%;Si0₂<49%; Fe₂0₃<0.5;CaO+MgO<1.5 ; K₂0+Na₂0 <0.5。

  c 工业氧化铝：河南郑川氧化铝厂生产， 其化学成份为：Al₂O₃> 99 %; Fe₂O₃ <0.05%;Si0₂<0.10%。

2、泡沫剂制备

   制备泡沫剂所用材料为：苛 性碱、松香和骨胶J 首先将苛性碱与水按比例在水浴锅中加热至完全溶解，将松香粉(不得大于 3mm) 缓慢加入苛性碱与水的溶液中，  使其全部反应电化后再加入骨胶(经水浸泡过的膨胀胶块)。在剧烈搅拌下(80℃左右)，使其充分混合调成粘稠状的浓缩泡沫剂，烘干后破碎，孔径范围为161孔/ cm²。

3、配料

   按表1配方称料，先将熟料、工业氧化铝、苏州土加入搅拌池内干混两分钟，再将泡沫剂与结合剂加入其中， 边加边搅，搅匀后困料24 小时即可使用。

4、成形与干燥

  采用高频振动加压成形，首先加入原料，控制好重量。成形时关键要将所加压力、时间调好，否则压出砖还分层，泡沫剂集中于上层，烧后易出现面缺陷。成形后的半成品运至烘房，40℃烘  24 小时，60℃烘24小时。

5、烧成

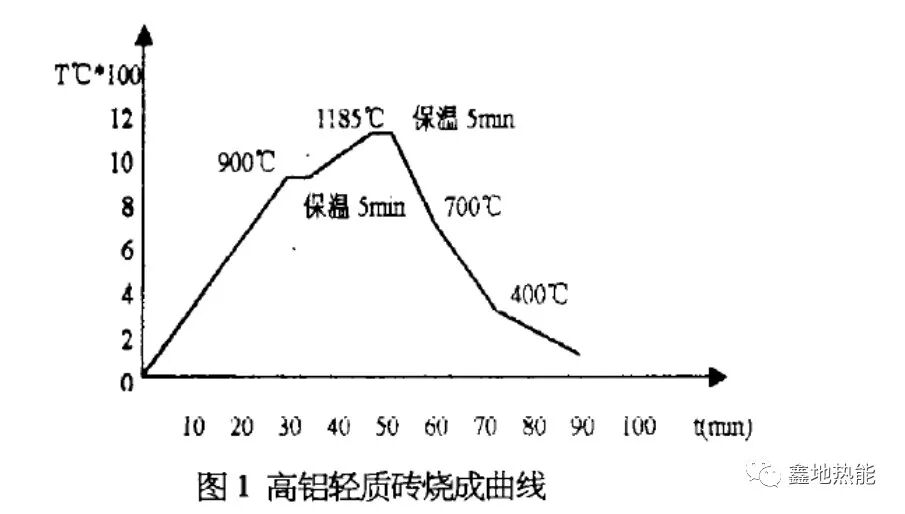

  砖坯在国产24米重心隧 道窑烧成 ， 温度控制在1420-1470't:, 烧成周期为24 小时.烧成曲线如图1。

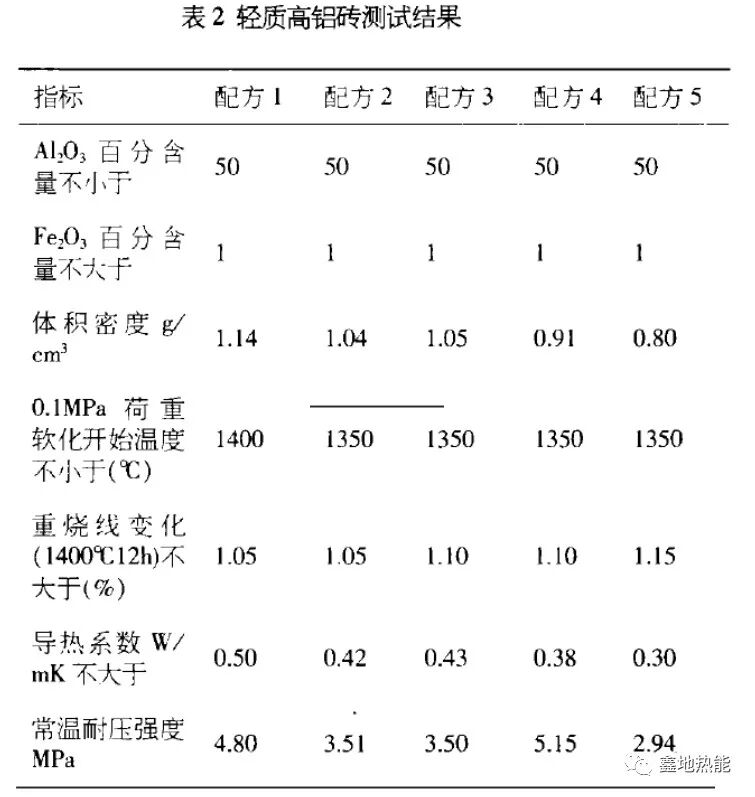

   对轻质高铝砖成品进行外观质量检查、理化性能测试, 结果如表。由表2可看出与耐火材料手册中泡沫轻质砖理化指标国标对比, 除配方以外,  其余配方所生产的砖理化性能均达到或超过了国标。经过对5个配方砖的外形质量检查, 其颜色较白, 棱角分明, 尺寸较精确, 符合用户要求。

   我所开发的轻质高铝砖是较为成功的。当今国内外生产轻质高铝砖, 主要有两种成形方法一种是浇注成形, 周期长, 生产效率低,  成本较高另一种是机压成形,其效率虽高, 但多了一道切割工序, 成本较高, 周期较长。而我所开发的轻质高铝砖, 采用高频振动加压成形, 熟料多达50%以上,  成本较低, 周期较短, 是值得大量推广的一种新工艺。

6、结论

  轻质高铝砖的生产, 引入大量熟料, 采用了高频振动加压成形新工艺, 其生产的成品外观质量、理化指标均达到或超过90年代同类产品国家标准, 得到用户的好评,  是值得大量推广的一种新工艺方法。
