YB/T4764-2019氧化铝空心球砖国标

1 范围

本标准规定了氧化铝空心球砖的术语和定义、牌号、技术要求、试验方法、质量评定程序、包装、标志、运输、储存和质量证明书。

本标准适用于高温工业窑炉用氧化铝空心球砖。

氧化铝空心球砖

2  规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2998 定形隔热耐火制品体积密度和真气孔率试验方法

GB/T 5072 耐火材料常温耐压强度试验方法

GB/T 5988 耐火材料加热永久线变化试验方法

GB/T 6900 铝硅系耐火材料化学分析方法

GB/T 7321 定形耐火制品试样制备方法

GB/T 10325定形耐火制品验收抽样检验规则

GB/T 10326定形耐火制品尺寸、外观及断面的检查方法

GB/T 16546定形耐火制品包装、标志、运输和储存

GB/T 21114耐火材料X涉嫌荧光光谱化学分析 熔铸玻璃片法

YB/T 4130  耐火材料 导热系数试验方法（水流量平板法）

3  术语和定义

下列术语和定义适用于本文件

3.1 氧化铝空心球砖

以氧化铝空心球、α—AL2O3粉为主要原料，成型后经高温烧制而成，AL2O3含量在90%以上，主晶相为α—AL2O3（刚玉）的定形耐火制品。

4  牌号

氧化铝空心球砖按氧化铝含量和体积密度的不同，分为LQZ-99-1.4，LQZ-99-1.6，LQZ-99-1.8，LQZ-95-1.4，LQZ-95-1.6，LQZ-95-1.8，LQZ-90-1.4，LQZ-90-1.6，LQZ-90-1.8九个牌号。牌号中L、Q、Z分别为“铝”、“球”、“砖”三个字含运拼音首字母，99、95、90为氧化铝的质量百分含量，1.4，1.6，1.8分别表示牌号砖的体积密度。

5 技术要求

2.1  氧化铝空心球砖的理化指标应符合表1的规定

2.2  氧化铝空心球砖的尺寸允许偏差及外观应符合表2的规定

2.3  特殊技术要求按供需双方约定进行。

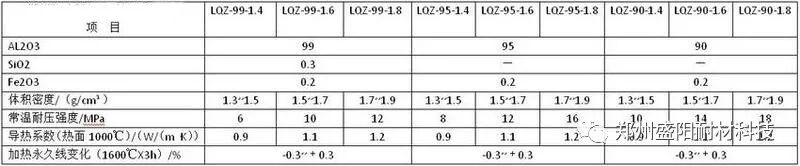

表1  氧化铝空心球砖的理化指标

氧化铝空心球砖

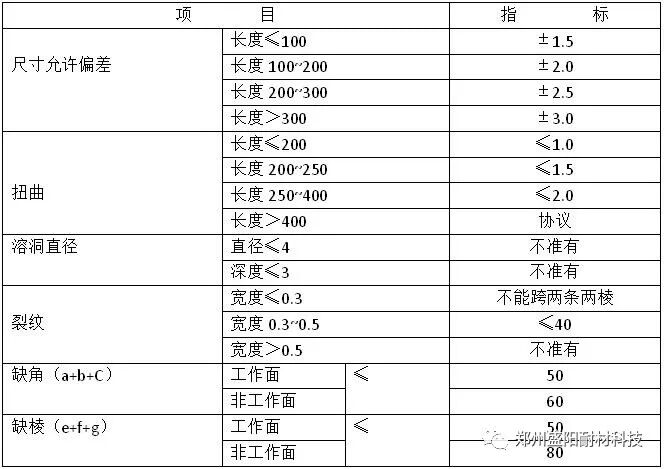

表2 氧化铝空心球砖的尺寸允许偏差及外观要求                    （单位为毫米）

6 试验方法

6.1  检验试样按GB/T 7321进行：对不能制备标准试样的异型制品，采用同一工艺条件下的直形砖代替。

6.2  化学成分的测定按GB/T 6900 或 GB/T 21114 进行

6.3  体积密度的测定按GB/T2998进行

6.4  常温耐压强度的测定GB/T 5072进行

6.5  加热永久线变化的测定按 GB/T 5988进行。

6.6  导热系数的测定按 YB/T 4130 进行

6.7  外观尺寸的检查按GB/T 10326进行。

7  质量评定程序

7.1  编批

产品按同一牌号编批，每批数量不大于100t

7.2  抽样及合格判定规则

产品的抽样按GB/T 10325进行。化学成分、体积密度、常温耐压强度、导热系数和加热永久线变化为检验验收项目，检验结果应符合表1的规定。如有不合格项时，应重新取双倍试样对该不合格项目进行复验，复验结果的平均值符合表1的规定时，判定该批产品为合格，否则，判为不合格。

7.3  合格评定形式

合格评定可采用供货方声明、使用方认定或由第三方认证的形式进行。

8  包装、标志、运输、储运和质量证明书

8.1 产品的包装、标志、运输和储存按GB/T 16546进行，有合同约定的按合同进行。

8.2 产品出厂时，应附有供方质量监督部门签发的质量证明书，载明供方名称、需方名称、产品名称和牌号、合同号、生产日期及理化指标等内容。
