高温工业窑炉的圆形炉墙怎样砌?

来源:未知 发布时间:2018-11-05 浏览次数: 204 次

圆形炉墙在高温工业窑炉中比较常见,比如高炉、圆形加热炉、电炉等等,圆形墙的横向竖缝叫辐射缝,纵向竖缝叫环缝。本文介绍3种圆形炉墙砌筑控制方法:

(1)以炉壳为基准面砌筑法。当炉子的直径较大,炉壳中心线垂直误差和半径误差符合炉内形质量要求时,可采用以炉壳作炉墙基准面的砌筑法。砌筑时,以厚度样板控制墙体厚度,样板的控制厚度为墙厚加上绝热层的厚度。以圆弧样板控制炉墙的圆弧度及辐射缝。使用厚度样板时,必须与圆形墙的辐射缝平行,如图1所示。

图1  按炉壳砌筑圆形炉墙



1-样板,2-圆形墙,3-炉壳

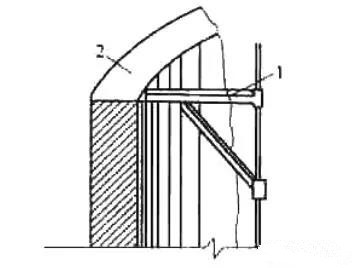

(2)半径规控制法。当炉子的直径较小时,可采用半径规控制的砌筑方法,即在圆心设中心控制线,沿此中心量半径划圆,即能准确地控制圆形炉墙的弧线。具体做法是采用设中心导管及轮杆,即在炉心固定一根中心管,在中心管上套一定长度可以转动的轮杆,如图2所示。

图2 按半径规控制法砌筑圆形炉墙



1-轮杆;2-圆形墙

中心管及轮杆应选用一定刚度、不易变形的钢管制作。中心轮杆在炉子中心位置安装固定,也可随着砌筑逐段升高,但不得有变形和位移;轮杆应能在中心管上灵活升降、转动、定位。砌砖过程中,每砌3~5层砖,应用轮杆进行检查一次。



在炉子直径较小的情况下,中心管会妨碍工人按上述方法操作,经常会碰撞中心管,不得不时常进行检查较正,很不方便。还有一种简便的半径规控制法,即在炉子的上下口固定十字形木板,并求出圆心点,通过圆心点上贯穿一根细钢丝,上端固定牢固,下端穿过木板一定长度后悬吊一重物。这样,当遇到碰撞时,铁丝可以上下移动而不致碰断,当外力消除时,悬吊的重物又张紧钢丝成为中心线,可随时供测量圆形炉墙的半径之用。如图3所示。

图3  简易的半径规控制法



1-固定板;2-下口固定板;3-铁丝;4-重物
(3)弧形样板控制法。根据圆柱体设备直径的大小,可将砌体周围设4-~8个基准点。砌砖时,每一个基准点要保持垂直,然后用样板检查砌体的准确度,如图4所示。

图4  弧形样板控制法

1-弧形样板;2-圆形墙



圆形炉墙砌筑应用弧形砖、扇形砖和楔形砖,砌这些砖的时候也需要做到横平竖直,灰浆饱满,而且不能是三角形缝,外形应符合圆弧要求。圆形炉墙的砌筑特点不同于直形墙。由于墙体的正面线是圆弧形,因此不能拉线砌筑,只有采取不同于直形炉墙的施工方法。
