铬刚玉的应用及使用时的注意事项

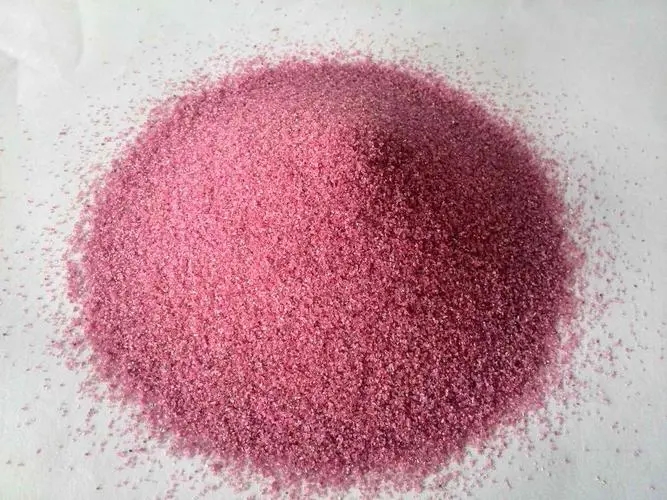

       1.铬刚玉的应用

　　铬刚玉耐火度高、强度大、热震稳定性好、抗腐蚀能力强，不管加入耐火原料做成铬刚玉砖或是铬刚玉浇注料，其耐磨损、抗腐蚀能力优越这个特点，尤其突出。应用在冶金、玻璃、炭黑、石油化工行业，尤其是近几年来在垃圾危废回转炉上的使用取得了杰出的效果。

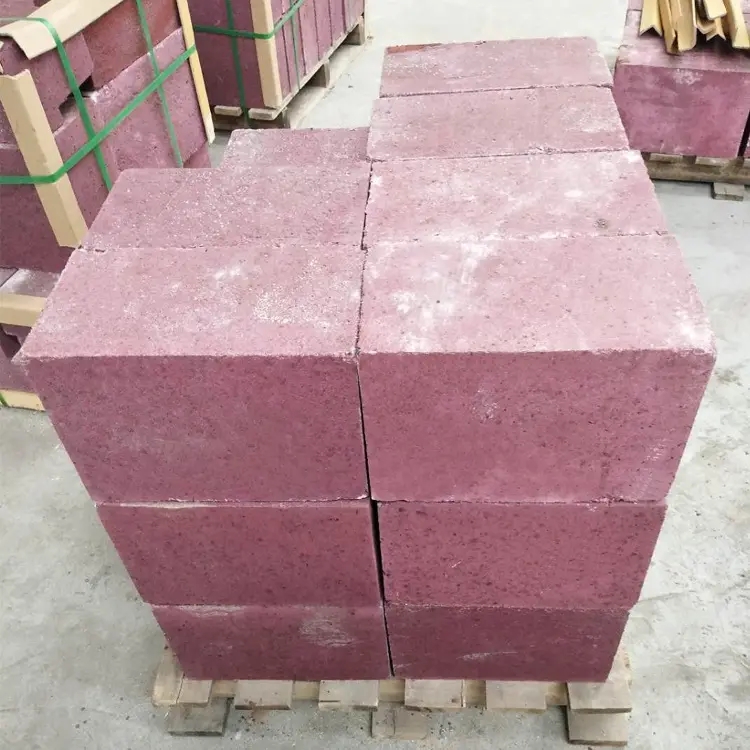

　　铬刚玉砖或是铬刚玉浇注料由Al2O3-Cr2O3二元构成连续固溶体，且没有低共熔物。铬刚玉砖和铬刚玉浇注料的耐火度均>1790℃，荷重软化温度也>1700℃，是属于高档的耐火材料之一。强度、耐磨性能、抗腐蚀能力均优于高纯刚玉、棕刚玉、白刚玉质等耐火浇注料和耐火砖。

　　高功能铬刚玉砖和铬刚玉浇注料的常温耐压强度通常都在150MPa以上，成品在烧成过程中，颗粒与颗粒之间，颗粒与细粉之间，细粉与细粉之间均构成了Al2O3-Cr2O3固溶体，固溶体把颗粒、细粉衔接在一起，强度抗侵蚀能力增加极大。

　　2.铬刚玉的使用注意事项

　　生产工艺过程中，是在刚玉中再加入Cr2O3，砖和浇注料的热震稳定性是随Cr2O3含量的增加反而会下降，就是Cr2O3含量低的铬刚玉砖，热震稳定性好于Cr2O3含量高的铬刚玉砖或是浇注料，这也是要注意的一个关键点，铬含量不能过高，过高对人体不好是一个原因，产品的强度也会下降。

　　铬刚玉砖和铬刚玉浇注料的抗渣腐蚀能力，Cr2O3在煤气化炉渣及玻璃熔体中的溶解度比氧化物的溶解度要小得多。含Cr2O3的耐火砖和浇注料对抗钢渣、有色锻炼渣、煤气化炉渣、危废渣比别的低熔物粘度大，基质和内在质量能阻挠渣沿毛细气孔向内部渗透，还能防止构成蜕变层而发生结构脱落的现象。所以，一般温度高、侵蚀较严重的炉衬，多选用铬刚玉系列的料或是砖做内衬。
