危废焚烧用回转窑窑衬耐火砖、耐火浇注料的配置选择

　　1、前言概述

　　采用回转窑处理危废的技术在国内已经得到了成熟的发展，一般来说，需要焚烧处理的危废种类非常多，而且其组成物复杂，以医疗危废为例，就有载玻片、输液瓶、注射管、手术残物、动物试验废物等等,因此决定了危废化学成分的复杂性。

　　2、危废煅烧后主要化学成分

　　危废在回转窑中一般以700?1000℃的温度焚烧，其煅烧后气体的主要化学成分见表1。

　　表1 危废煅烧后气体的主要化学成分%

　　从表2中可看出，危废物煅烧后气体的主要成分是偏酸性的。在耐火材料中，耐火砖、浇注料都对酸性气体如硫酸气体、氧化氢气体具有较好的稳定性;但在停止操作，回转窑内温度降到露点以下时，需要考虑酸液造成的腐蚀。

　　其中当氯气浓度超过5000ppm(即0.5%)时,需要用Al2O3，Al2O3-SiO2质耐腐蚀性好的砖及浇注料;而且应选用耐火材料中Fe2O3含量尽可能低或不含Fe2O3的产品，因Fe2O3与氧气反应生成的FeCl3是气相，会挥发而使砖失去平衡，因此通常不建议使用水泥回转窑中常用的耐腐蚀环保产品一镁铁尖晶石砖。

　　同样因为氯气的问题，喂料和出料口用浇注料也应使用低水泥的浇注料;因水泥中的CaO会与氧起反应，生成液相的CaCl2而会降低浇注料的耐热性。

　　另危废焚烧回转窑一般采用的都是-顺流的焚烧过程,即其燃料、一次风、危废是从一个方向进入，其窑的长度较短(长径比一般只有3-5);其窑内反应单一,就是燃烧氧化反应，因此其耐火材料配置方案可相对单一。

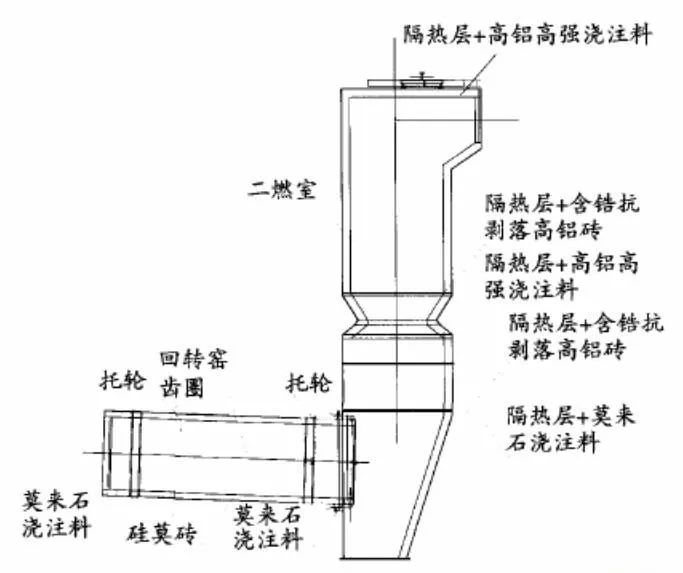

　　图1 危废回转窑煅烧系统耐火材料的选择

　　3、结语

　　综合上述的各种因素,我们建议在危废回转窑内使用硅莫砖以及莫来石浇注料为主，硅莫砖具有耐磨、热震稳定性好、抗侵蚀性好的优良特点。在目前的主流产品中是最适合采用的产品。
