玻璃窑蓄热室用格子砖材质、形状的选择

       格子体是蓄热室蓄热和传热的重要组成部分，要求格子砖能耐高温，耐侵蚀，蓄热多，传热快，耐急冷急热性好。

　　衡量蓄热室蓄热效果通常是用格子体的受热面积大小来确定的，即格子体能够进行热交换的表面积。蓄热面积愈大，积蓄的热量就愈多，放出热暈也愈多，从而能充分提高空气、煤气的预热温度，对燃料的燃烧愈有利。

　　根据蓄热室顶、上、中、底几个部位的不同温度和飞料多少采用不同的碱性格子砖。

　　顶部(1400℃以上)因温度高、飞料多，易与砖体生成液相，这样容易粘飞料和使砖体产生应力，因此，顶部采用高温下具有极好耐蠕变性的锆质砖或98%的高纯镁砖(由于高纯镁砖中的MgO与飞扬进入蓄热室的配合料超细粉SiO2起反应会生成低温共熔物，所以，易进入飞料的1#3#顶部格子体多采用锆质砖，不受飞料影响的末端蓄热室格子体多采用98%高纯镁砖)。

　　上部(10001400℃)飞料沉落较少，可用高纯镁砖。

　　中部(8001000℃)飞料已经很少，但它是硫酸盐凝聚区域，易使镁砖与飞料反应形成硅酸镁(MgSiO3)，同时配合料中芒硝反应过程和燃料燃烧过程中形成的SO2、SO3也易与氧化镁起反应：

　　MgO+SO2→MgSO3 MgO+SO3→MgSO4

　　生成的硫酸镁或亚硫酸镁反复固液化，体积膨胀而导致镁砖结构破坏，所以此部位选用热稳定性好、气孔率低的直接结合镁铬砖(DMC-12)(在环保要求高的区域不允许使用镁铬砖，常使用方镁石+镁橄榄石砖)。

　　底部(800℃以下)温度冷热交替，荷重大，受碱性物料侵蚀少，因此滞要热稳定性好、承重强度好的材料，通常使用低气孔粘土砖(DN-12、DN-13或DN-15)或硅线石砖。如果不考虑各种碱性砖的性能而笼统使用，则会在格子体某一部位受损时影响到其他格子体，从而降低整体格子体的寿命。由于大多数碱性耐火砖，包括镁铬砖，在含有裂解碳氢化合物的气氛(还原气氛)下易被损坏。因此，碱性砖只能用于空气蓄热室，不能用于煤气蓄热室中。

　　对于易受到飞料侵蚀的蓄热室格子体从下到上常用的格子砖配置方式依次为：低气孔粘上砖或硅线石砖→含12%铬的直接结合镁铬砖或镁锆砖或镁橄榄石砖→96%高纯电熔镁砖→98%高纯电熔镁砖→24层镁锆砖(VZ)或烧结锆刚玉砖；为了节省投资，对飞料侵蚀较少的最后12对蓄热室格子体，顶部可以不使用镁锆砖或烧结锆刚玉砖，而是直接将98%的高纯电熔镁砖码砌到顶。

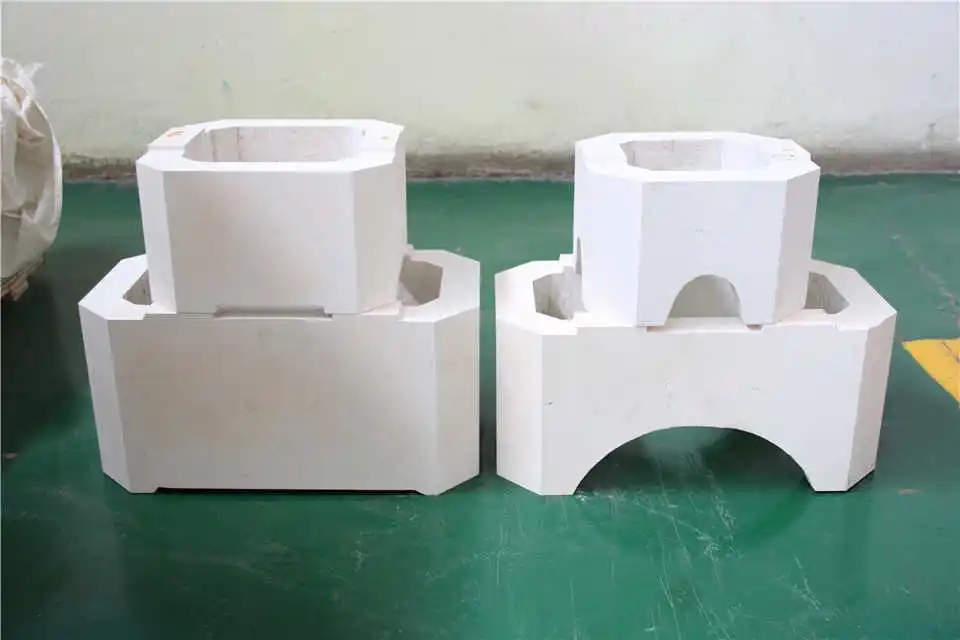

　　随着耐火材料的发展，格子砖已从条形砖发展为筒形砖和十字形砖，格子体的码砌方式也从传统的条形砖编篮式、井子式码砌演变为目前的筒形砖和十字形砖直接码砌。改进后的格子砖不仅施工方便，而且砖体结构更合理，砖体之间结合的稳定性更高，从而使码砌高度可以大幅度提高，蓄热能力更强。条形砖、筒形砖和十字形砖的比较如表1所示。

　　表1几种格子砖的比较
