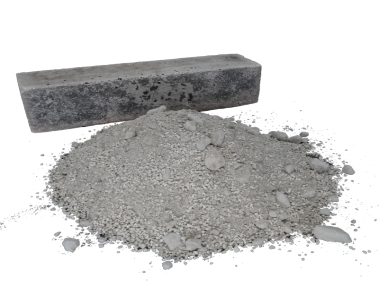

轻质保温浇注料

订购热线： 13608687008

轻质浇注料是以铝酸盐水泥、高铝细料、陶粒，外加若干添加剂配置而成，该产品具有体积轻，抗压强度高，耐酸及酸性气体腐蚀。

产品特性：体积轻，抗压强度高，耐酸及酸性气体腐蚀。

应用领域：适用于高烟囱、高温烟道和风道内衬。

低温轻质浇注料：低温轻质浇注料使用温度在900℃以下，常使用膨胀蛭石、膨胀珍珠岩、陶粒等为骨料，以普通硅酸盐水泥、矾土水泥或者水玻璃等为结合剂。

中温轻质浇注料：中温轻质浇注料的使用温度为900~1200℃。通常用多孔黏土颗粒、黏土质陶粒、页岩陶粒等为骨料。用矾土水泥、铝酸钙水泥或磷酸二氢铝为结合剂。

高温轻质浇注料：高温轻质浇注料使用温度高于1200℃以上。它们以刚玉质、高铝质、莫来石质、黏土质及镁质、镁铝尖晶石质等轻质颗粒或空心球为骨料，以铝酸钙水泥、磷酸二氢铝、硅溶胶、铝溶胶、二氧化硅微粉为结合体系。

项目		SJH-0.5	SJH-0.8	SJH-1.0	SJH-1.2	SJH-1.3	SJH-1.5	SJH-1.8
使用温度	℃	1150	1200	1250	1250	1300	1300	1350
体积密度	g/cm3	≥0.5	≥0.8	≥1.0	≥1.2	≥1.3	≥1.5	≥1.8
线变化率（%）	1100°C×3h	-2.5	-1.0	-1.0	-0.5	-0.5	-0.5	-0.5
耐压强度（MPa）	900°C×3h	≥1.5	≥2.0	≥4.0	≥5.5	≥ 10	≥15	≥20
	350°C×3h	≥1.5	≥2.0	≥5.5	≥6.5	≥15	≥20	≥30
导热系数（W/m.K）	110°C×24h	0.15	0.25	0.30	0.40	0.45	0.60	0.65
	800°C×3h	0.20	0.30	0.40	0.45	0.50	0.70	0.75

下一篇：没有了

高铝砖
